工程建设项目史上最完整的全流程图,必收藏备用!


工程建设项目一直以来都是众人眼中的“老大难”,文中四大流程中的24张图带你全面了解工程建设项目的全流程!

一、工程建设项目前期工作流程

1.1 工程建设项目基本流程

1.2工程建设项目建设项目投资决策

   (建议书、可研)流程

1.3 工程建设项目建设项目设计阶段工作流程

1.4 工程建设项目准备阶段工作流程

二、工程建设项目管理流程

2.1 工程建设项目管理基本流程

2.2 招投标基本流程

2.3 合同签订流程

2.4 施工准备流程

三、 项目风险管理与信息管理流程

3.1  项目风险管理流程

3.2  项目信息管理流程

3.3  竣工验收流程

四、工程项目监理工作基本流程

4.1  工程项目实施监理的总流程

4.2  施工准备阶段监理工作流程

4.3  施工阶段工程投资控制流程

4.4  施工阶段工程进度控制流程

4.5  施工阶段工程质量控制流程

4.6  施工阶段安全监理控制流程

4.7  合同管理控制流程

4.8  信息管理控制流程

4.9  组织协调控制流程

4.10  工程质量问题及工程质量事故处理流程

4.11  工程安全事故处理流程

4.12  工程洽商控制及签证工作流程

4.13  工程竣工验收控制流程

一、工程建设项目前期工作流程

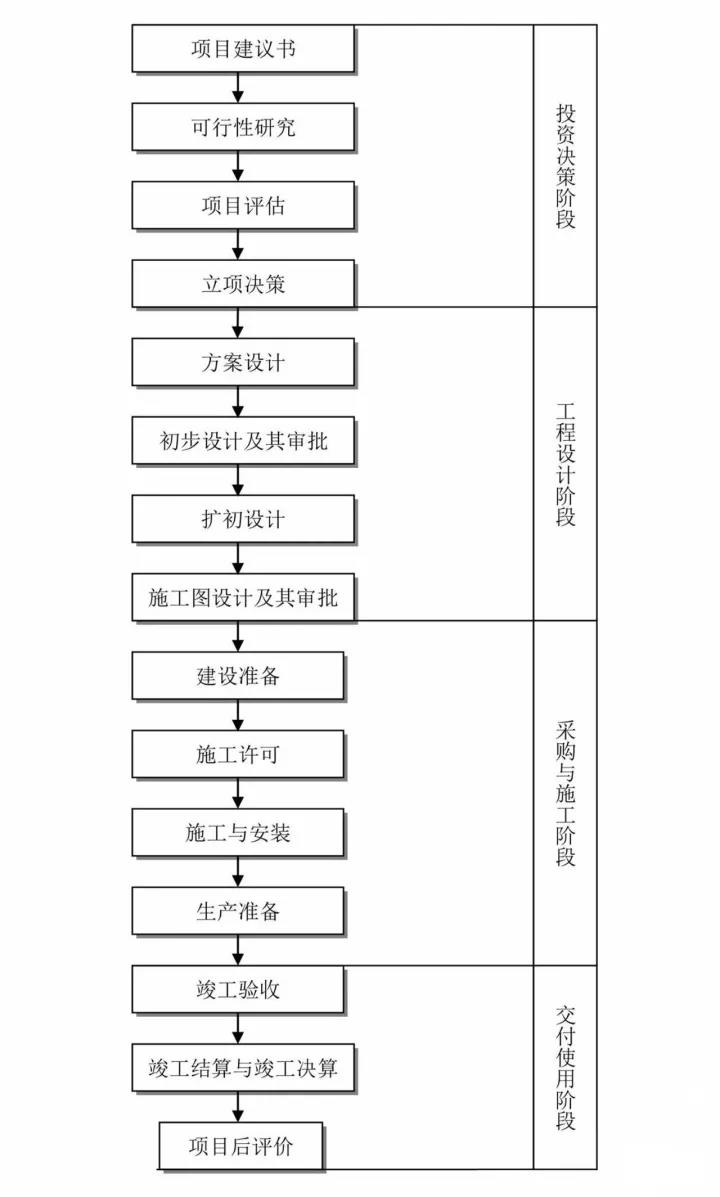

1.1 工程建设项目基本流程


WeChat 圖片_20200327093540.jpg

1.2工程建设项目建设项目投资决策(建议书、可研)流程

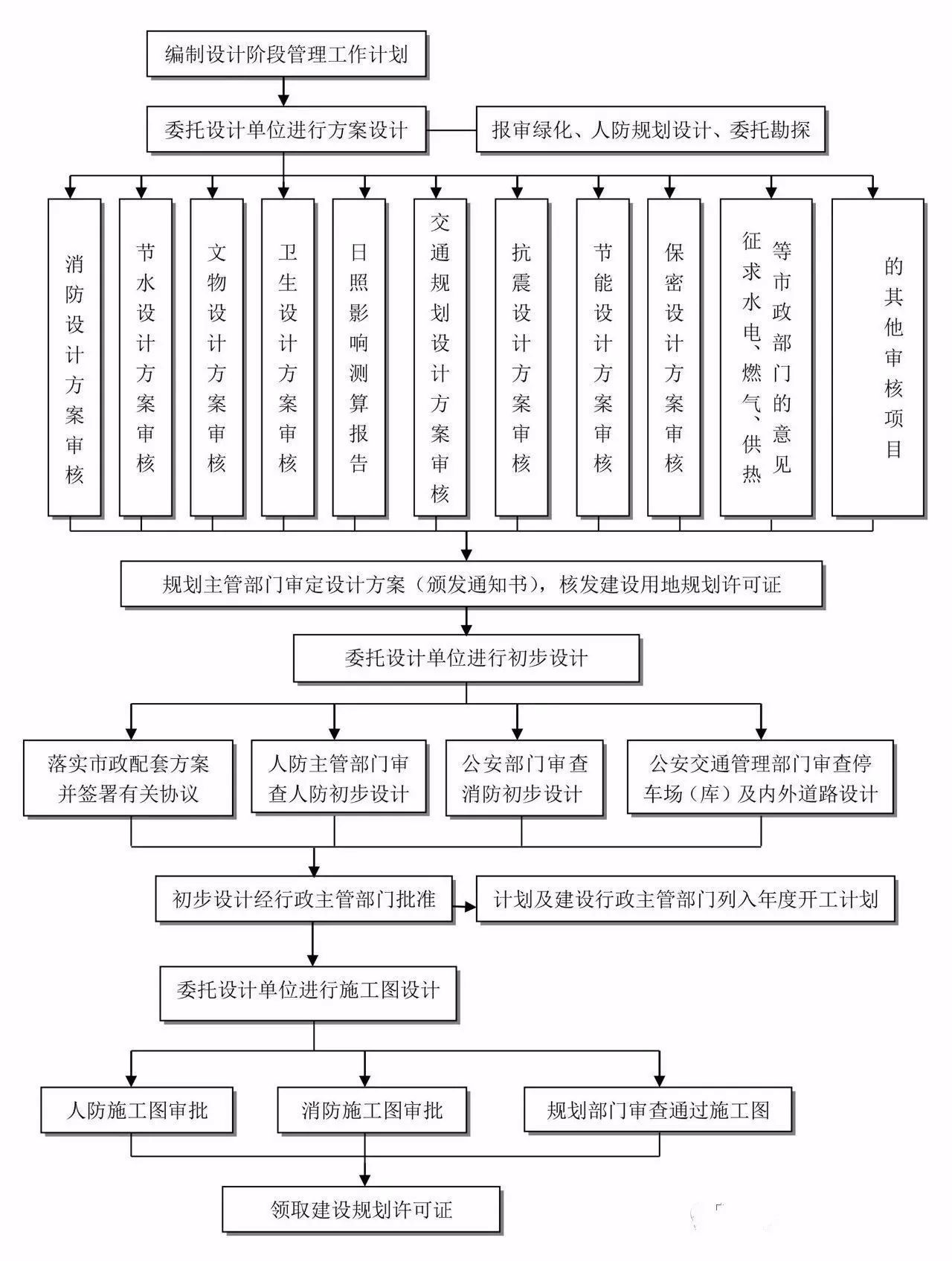

1.3 工程建设项目建设项目设计阶段工作流程

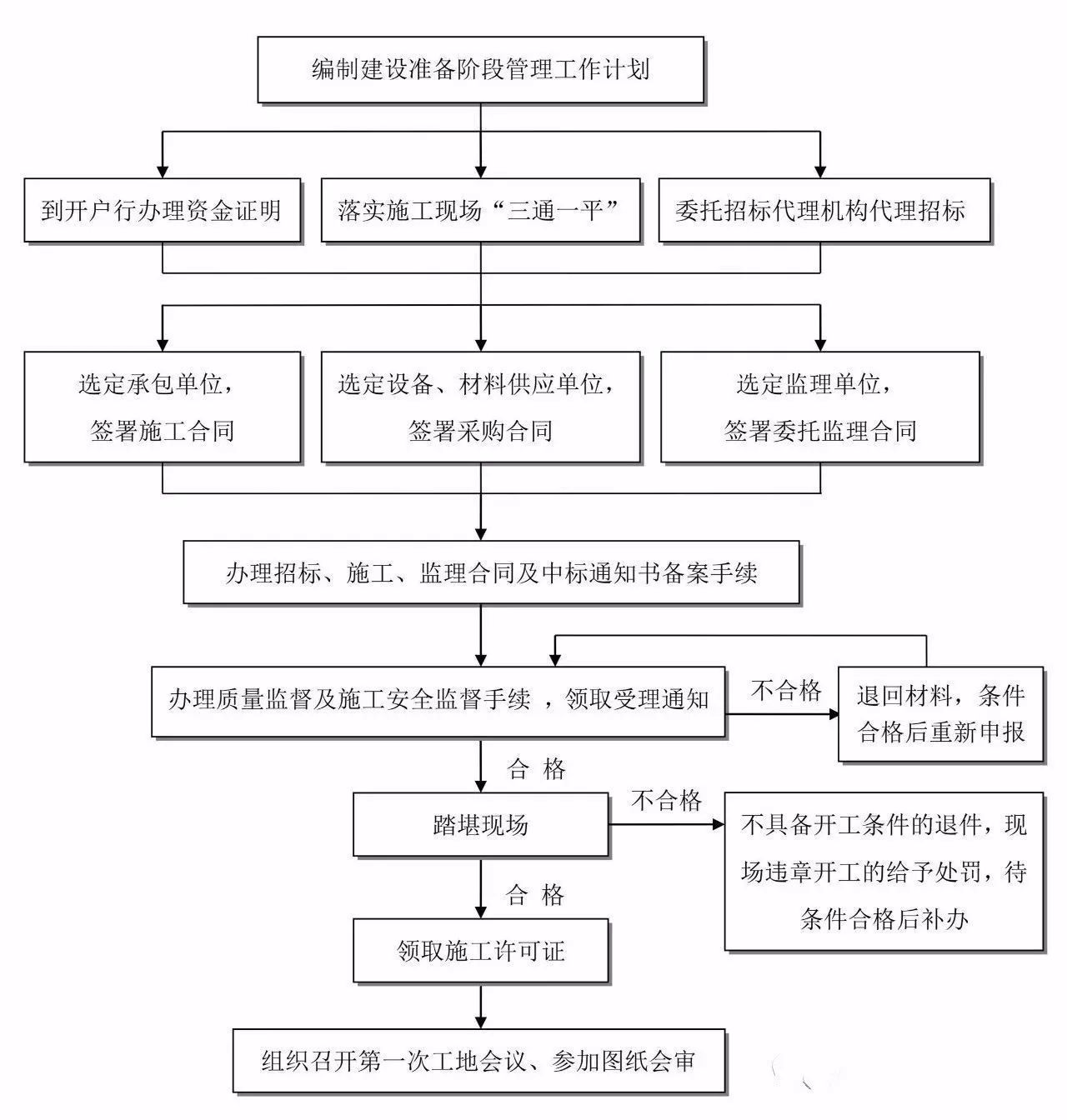

1.4 工程建设项目准备阶段工作流程


二、工程建设项目管理流程

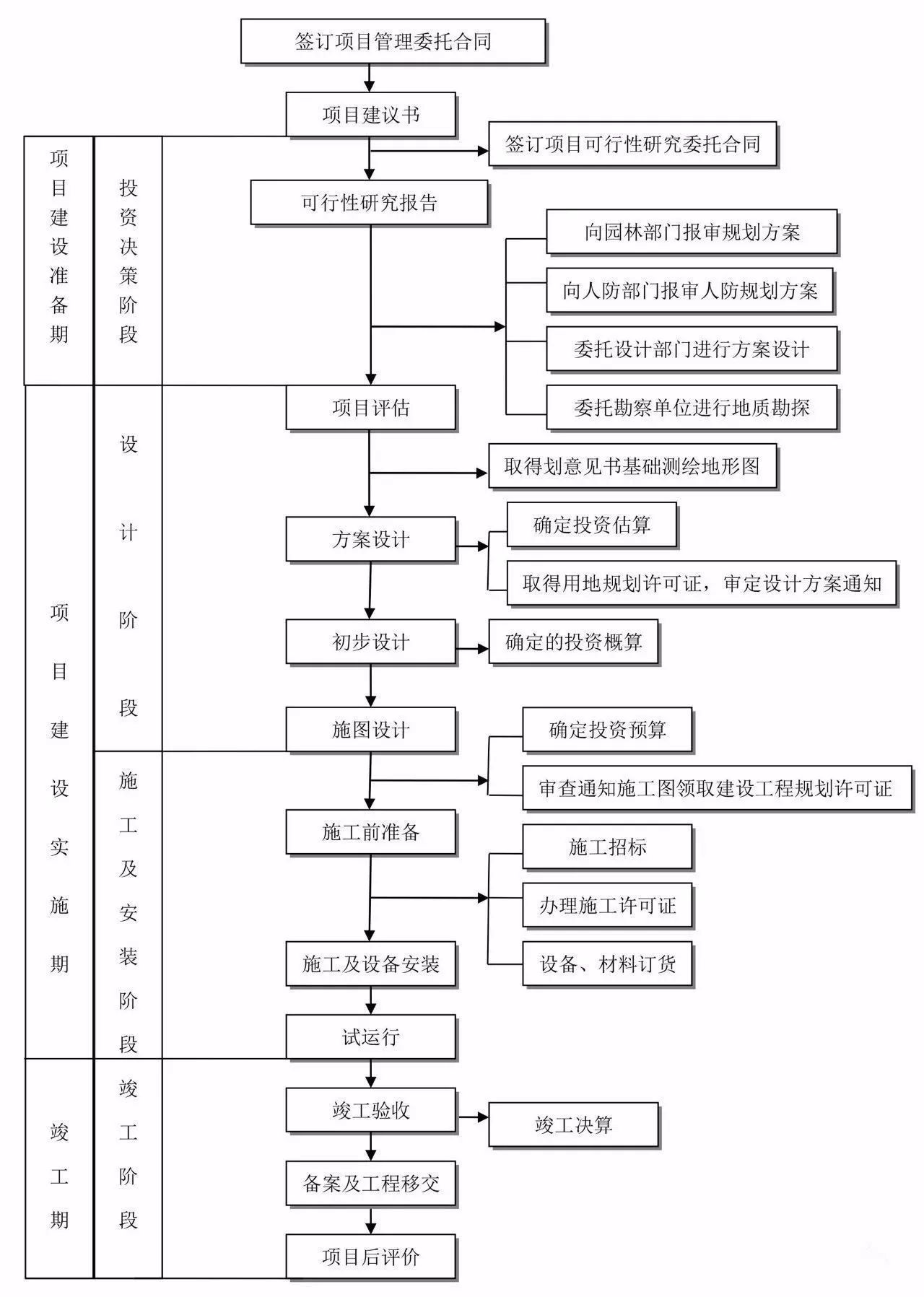

2.1 工程建设项目管理基本流程



2.2 招投标基本流程

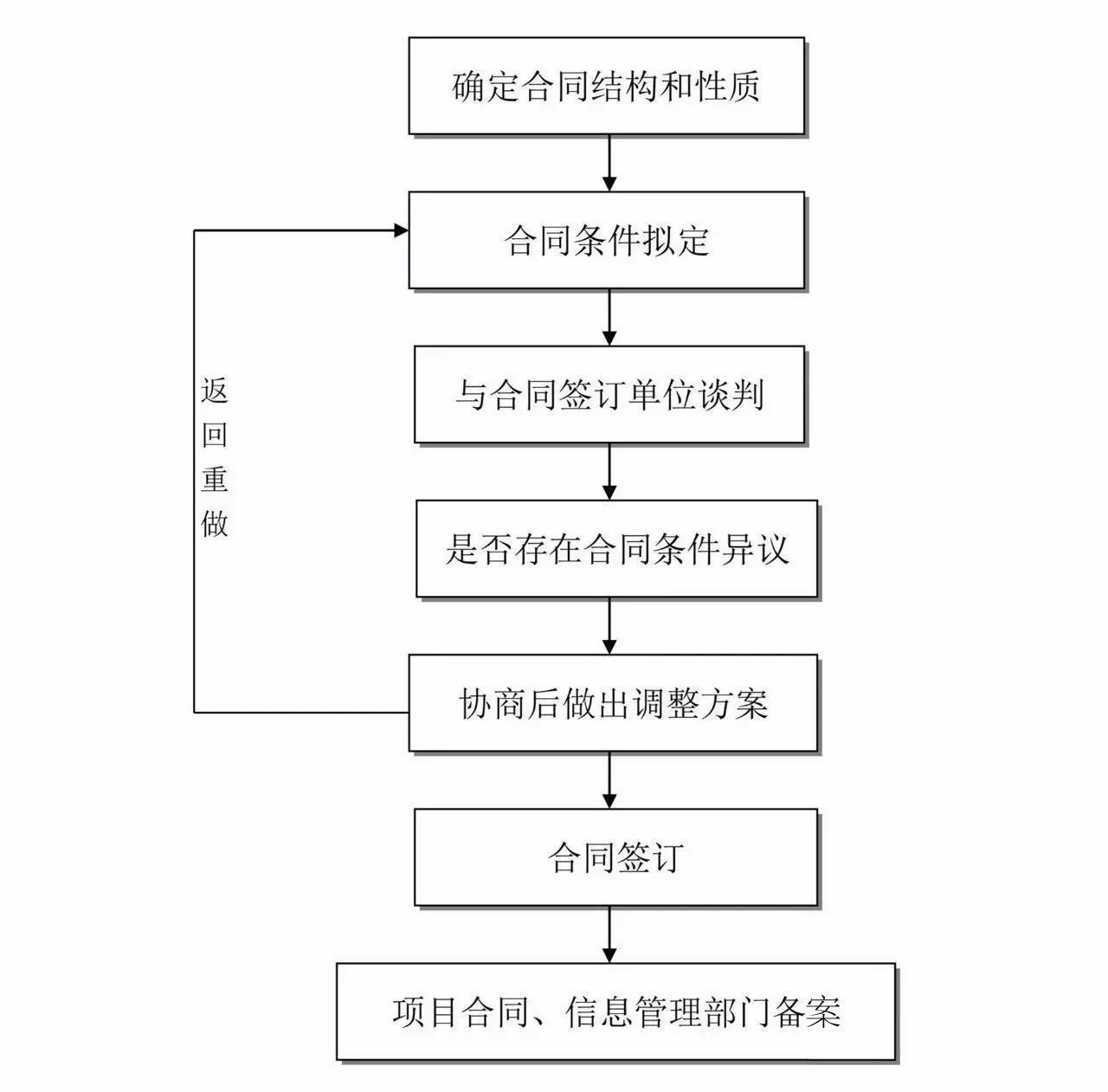

2.3 合同签订流程


2.4 施工准备流程


三、 项目风险管理与信息管理流程

3.1  项目风险管理流程


3.2  项目信息管理流程


3.3  竣工验收流程


四、工程项目监理工作基本流程

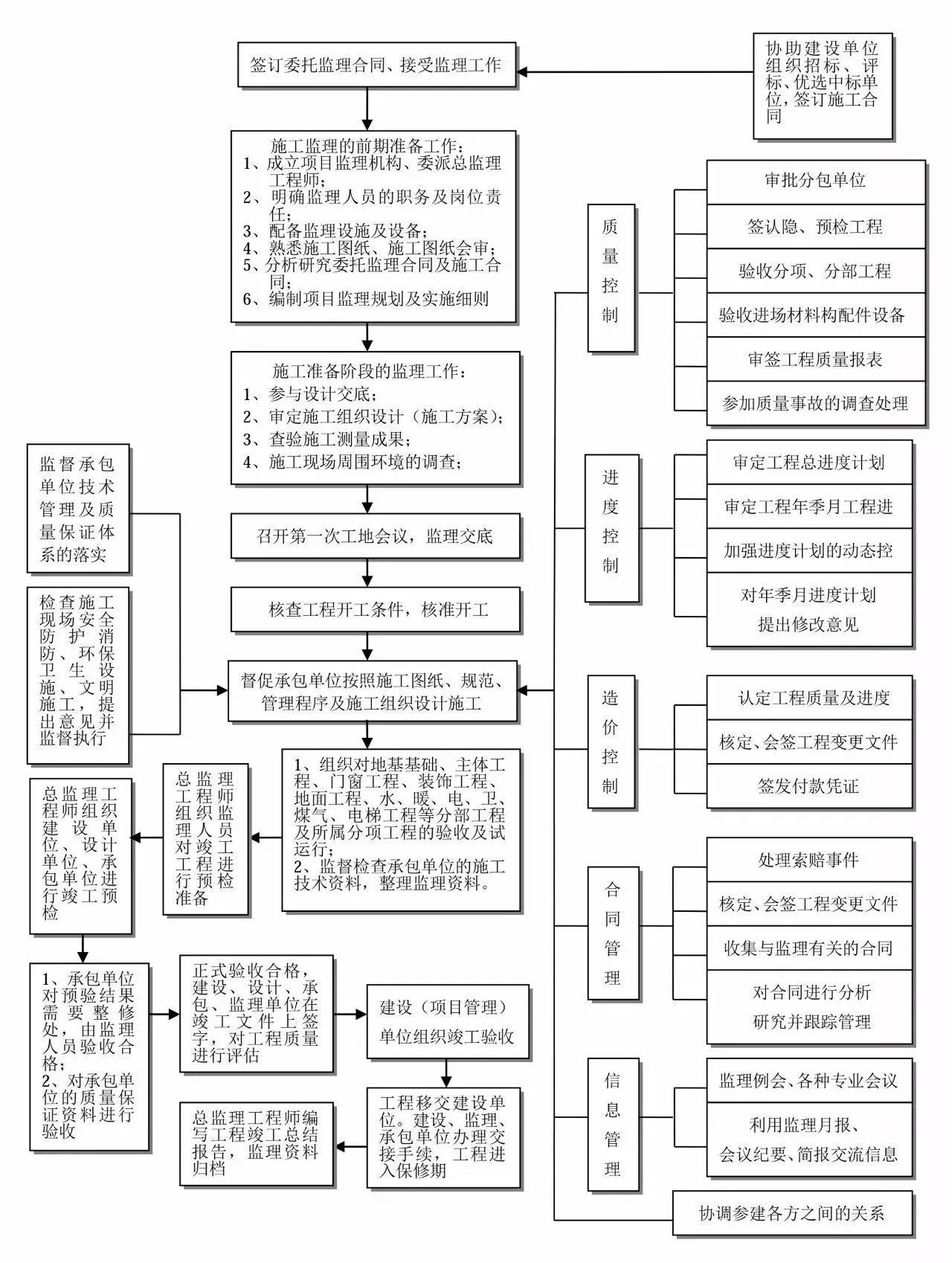

4.1  工程项目实施监理的总流程


4.2  施工准备阶段监理工作流程

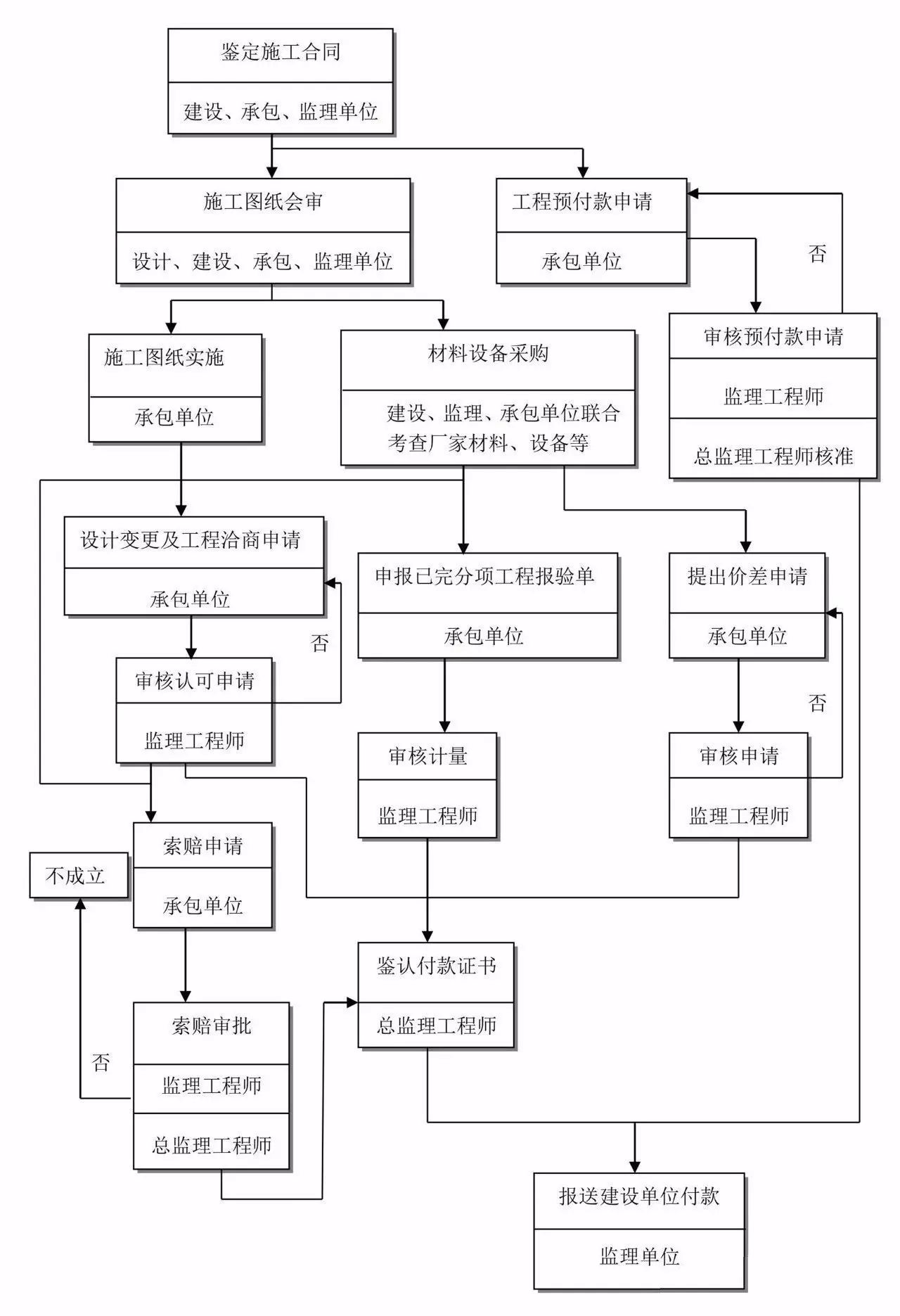

4.3  施工阶段工程投资控制流程

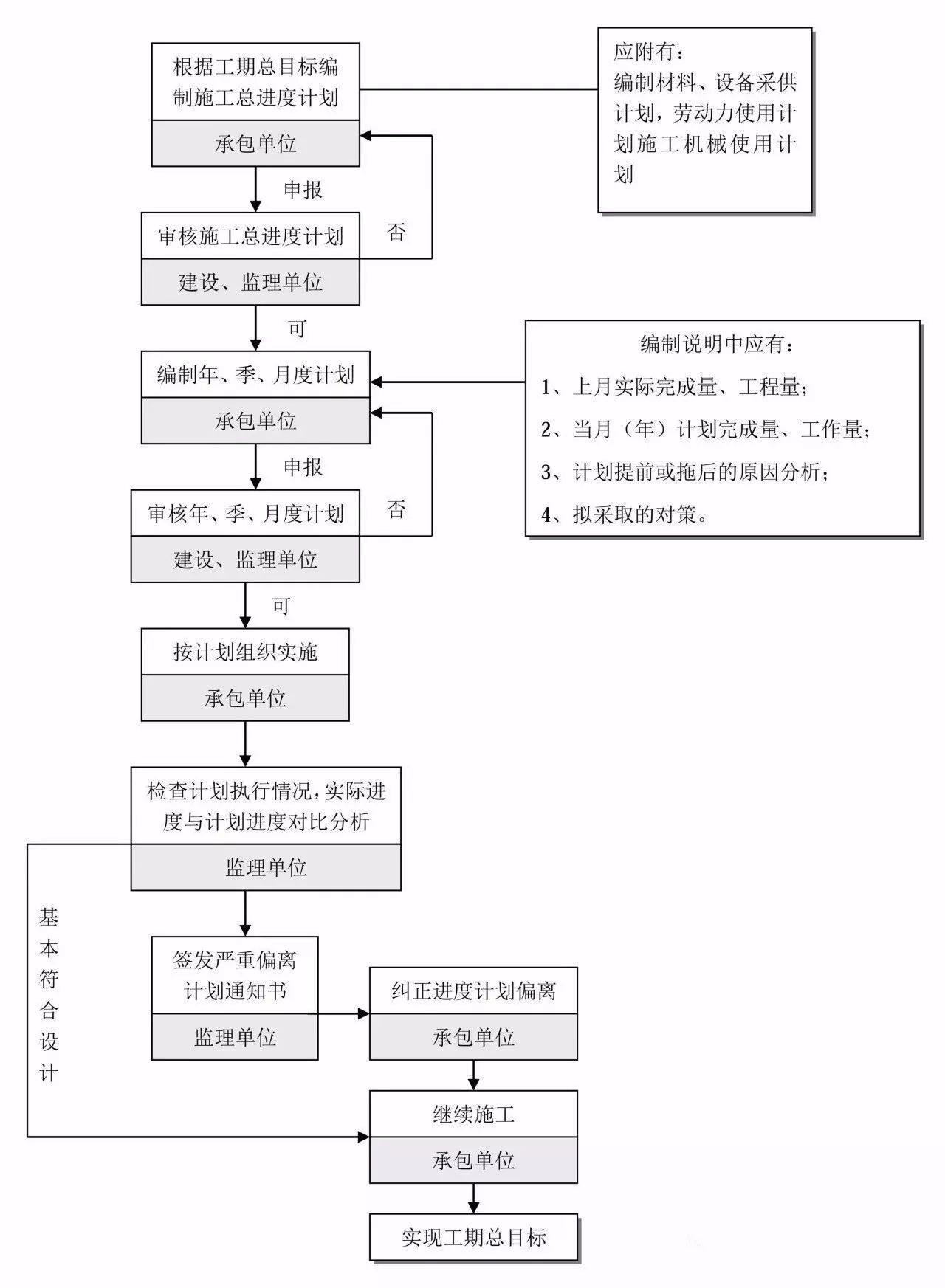

4.4  施工阶段工程进度控制流程

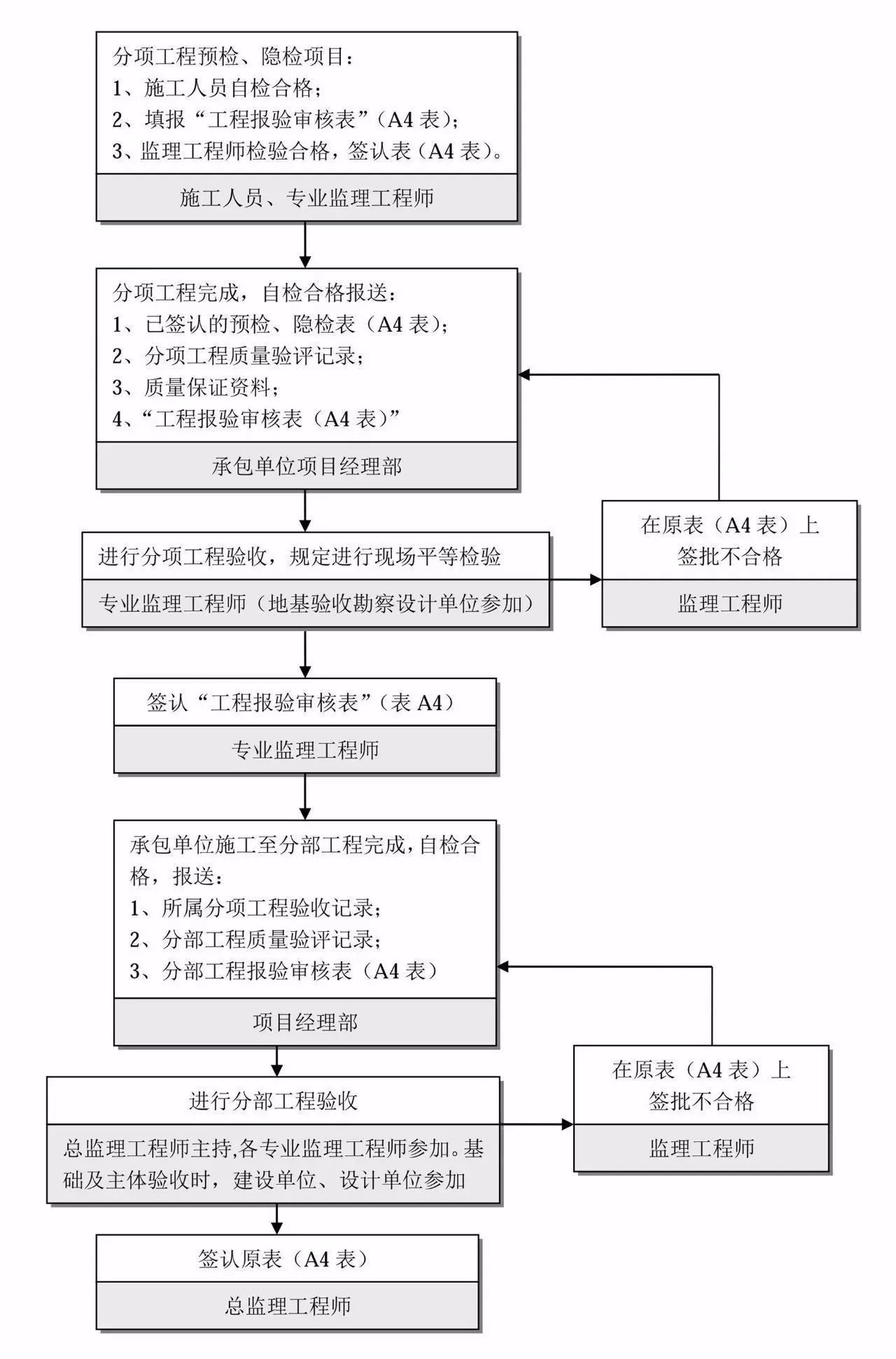

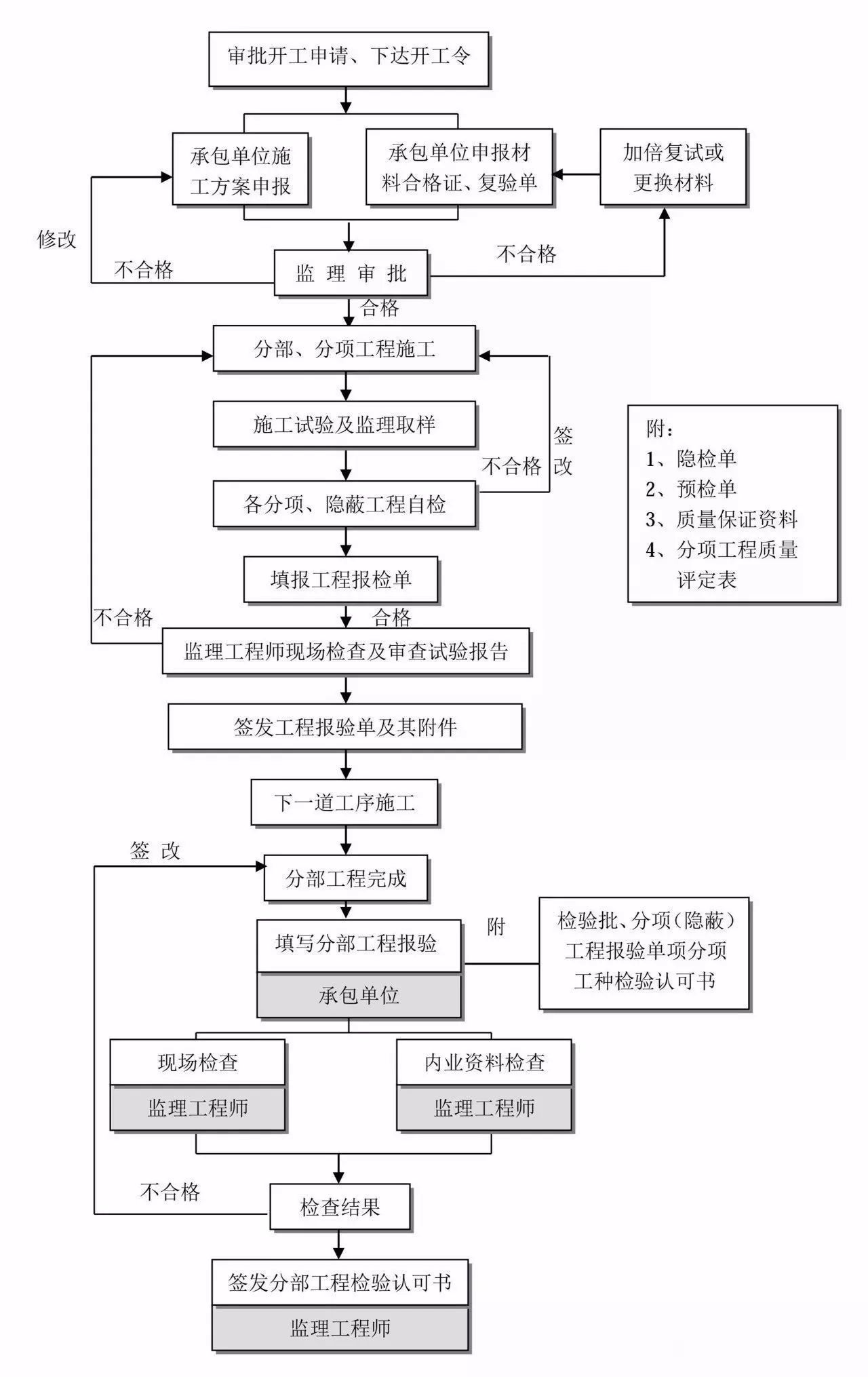

4.5  施工阶段工程质量控制流程

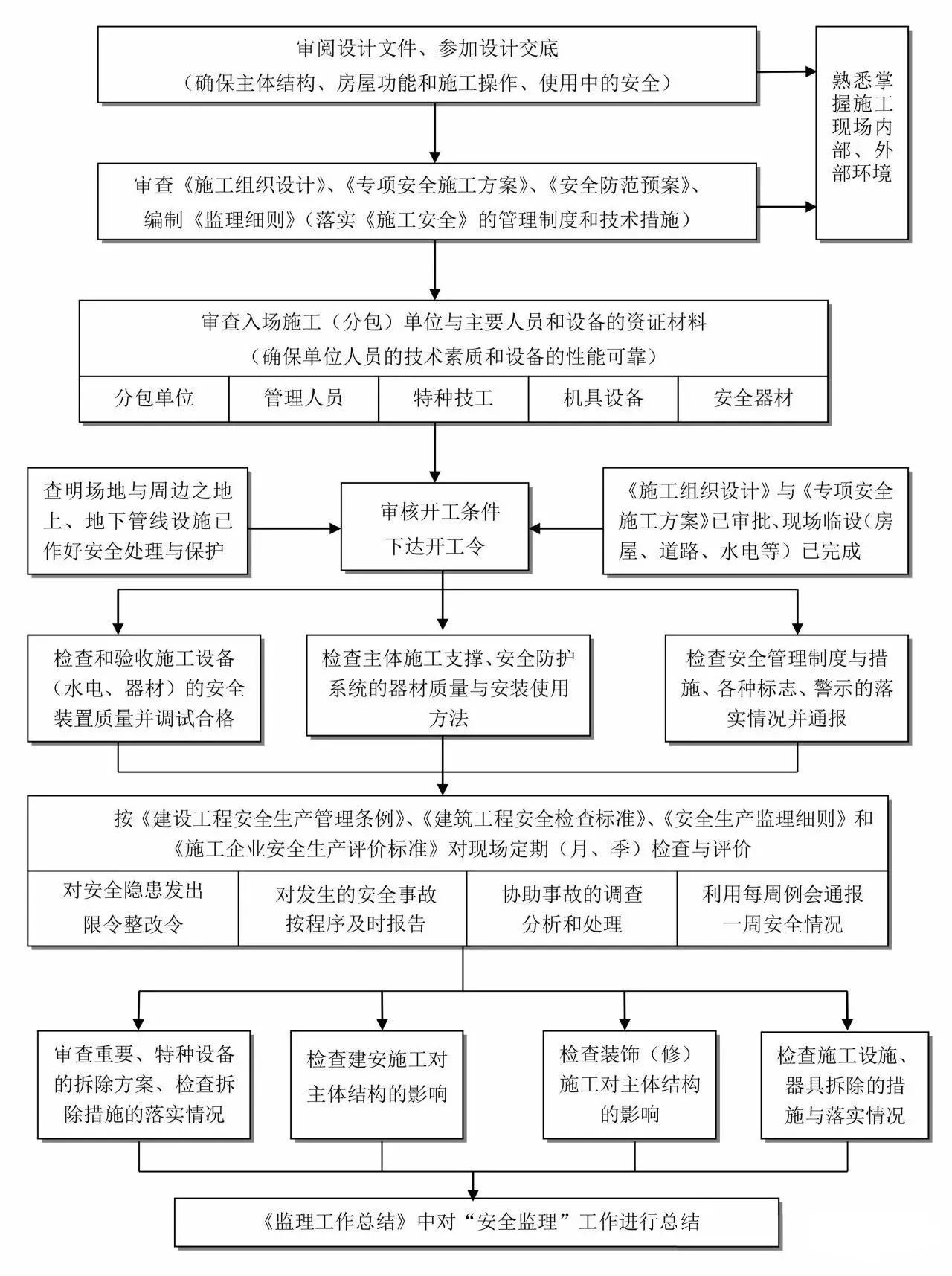

4.6  施工阶段安全监理控制流程


4.7  合同管理控制流程

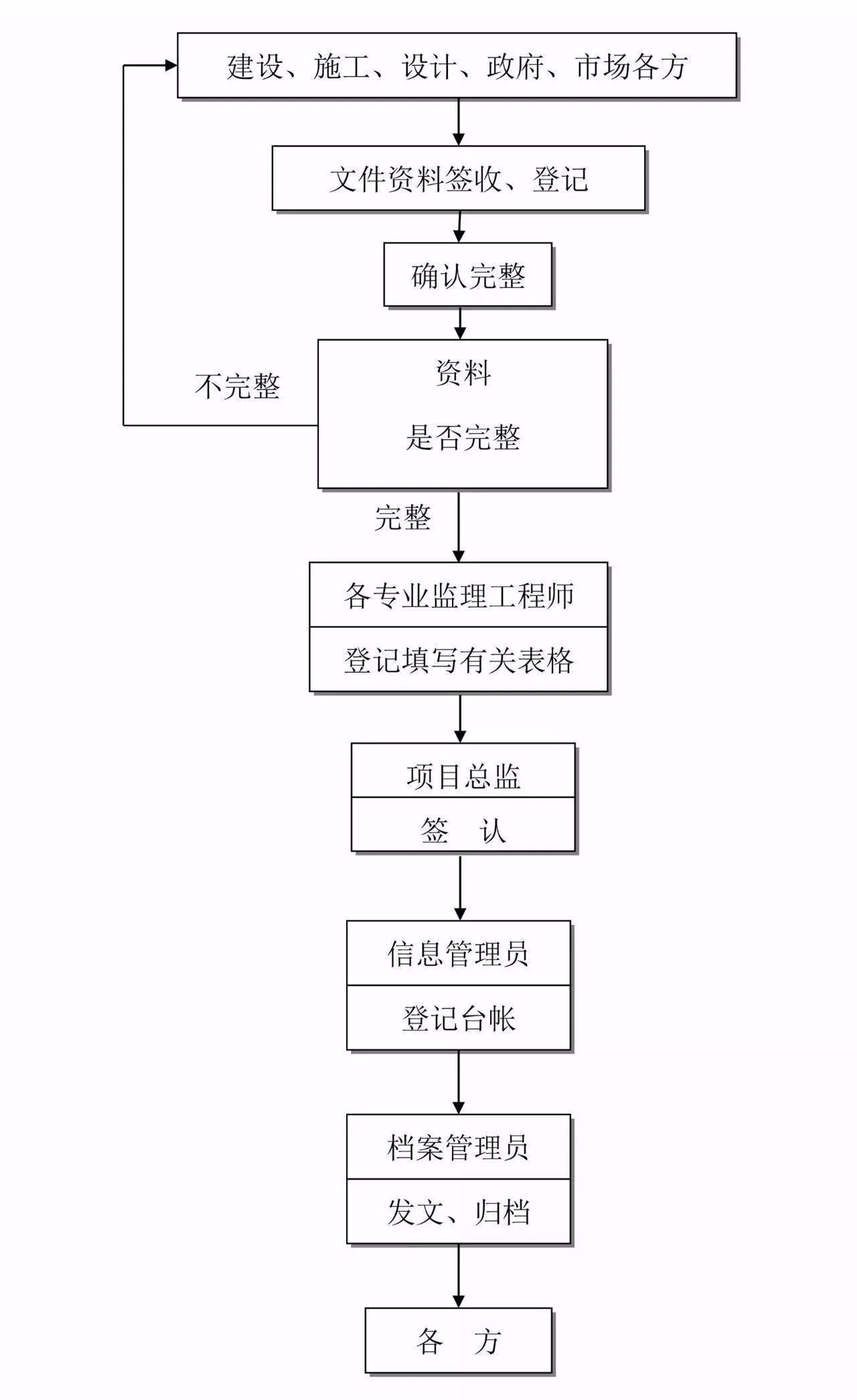

4.8  信息管理控制流程


4.9  组织协调控制流程


4.10  工程质量问题及工程质量事故处理流程

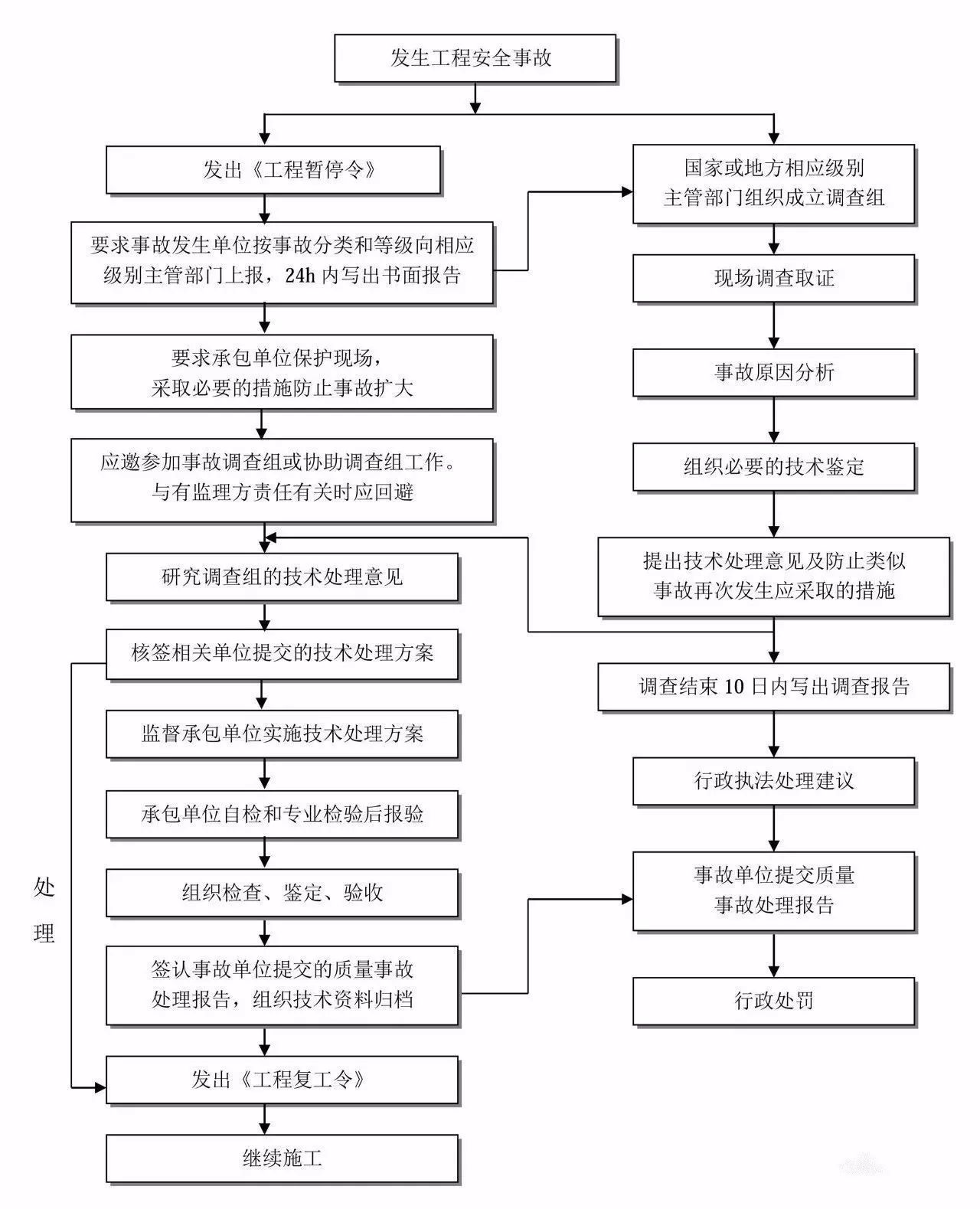

4.11  工程安全事故处理流程


4.12 工程洽商控制及签证工作流程

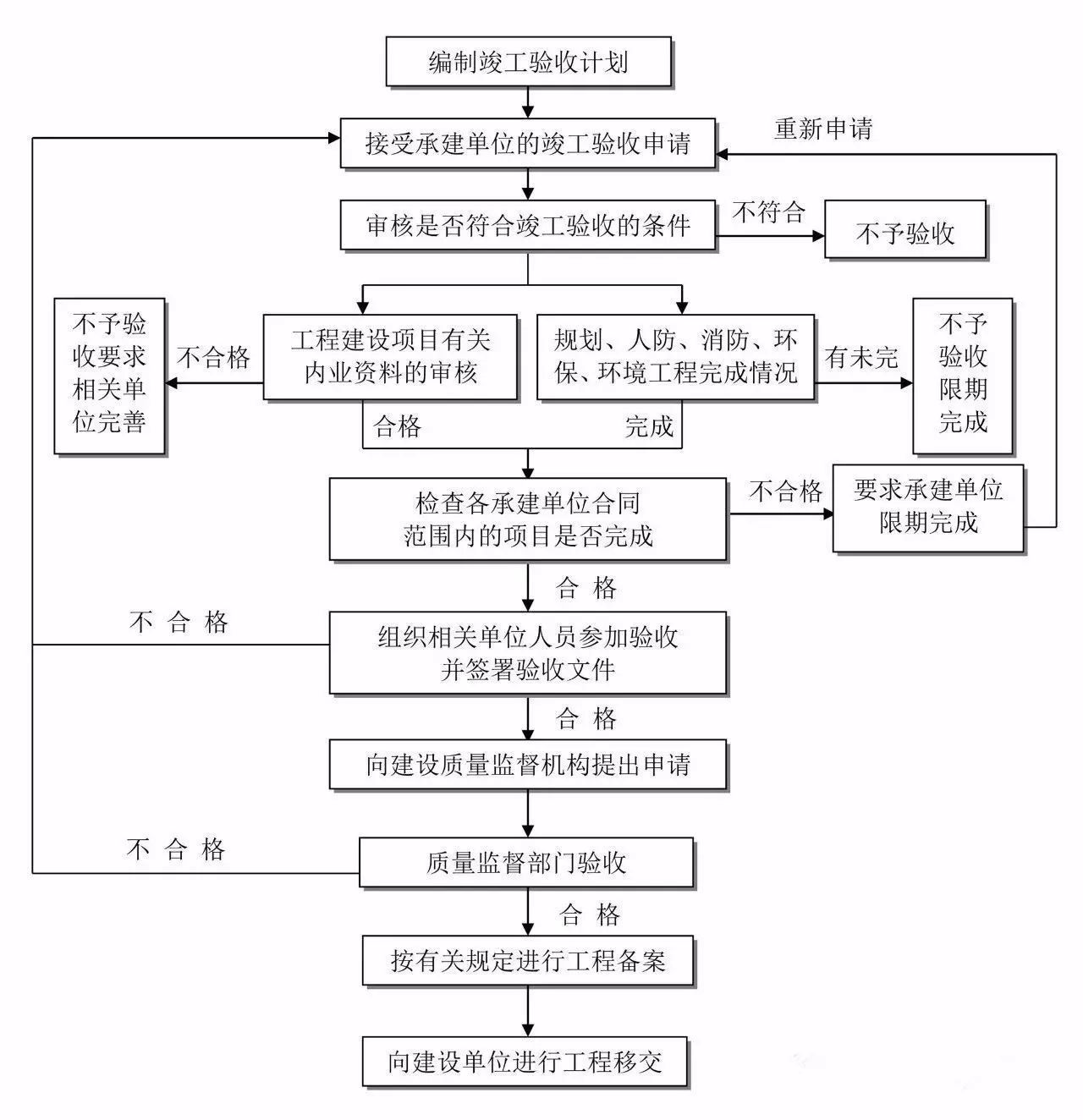

4.13  工程竣工验收控制流程


4.14  保修阶段监理工作流程


注:监理表格未采用最新版监理规范附表,实际应用中请自行对应更改。
